Inconel 625 hloridna otpornost na rupičenje: PREN proračun i granice primjene morske vode

Kloridna rupa je jedini najčešći razlog zašto oprema od nehrđajućeg čelika pokvari u morskoj vodi, a najbrži način da se procijeni hoće li legura preživjeti je broj koji se zove PREN.Inconel 625 (UNS N06625)postavlja PREN od otprilike 51 - više nego dvostruko nego od nehrđajućeg čelika 316L i udobno iznad svakog široko prihvaćenog praga za potpuno uranjanje u morsku vodu. Ovaj članak pokazuje kako se tačno taj broj izračunava, kako se 625 upoređuje sa svakom konkurentskom klasom legure, šta podaci o kritičnoj temperaturi pittinga (CPT) znače u praksi i gdje leže njegove stvarne granice primjene - tako da inženjeri, kupci i pisci specifikacija mogu s povjerenjem citirati brojeve.

Šta je hloridno rupičenje i zašto je tako opasno u morskoj vodi?

Kloridno rupičenje je lokalizirano razbijanje zaštitnog pasivnog filma legure od strane jona klorida, stvarajući male, duboke jame koje mogu perforirati opremu daleko brže nego što bi to ikada učinila jednolična korozija -, a morska voda je najzastupljeniji prirodni izvor kloridnih jona koji je pokreću.

Većina legura otpornih na koroziju-opstaje ne zato što su hemijski inertne, već zato što spontano rastu ultra-tanak, samo{2}}sloj oksida koji se samozacjeljuje - pasivni film - koji blokira dalji napad. U stajaćoj vodi ili vodi sa malo-kiseonika, hloridi (Cl⁻) napadaju taj film putem karakterističnog mehanizma:

• Filmski napad:mali hloridni jon se adsorbuje na površinu oksida i takmiči se sa kiseonikom na slabim tačkama - inkluzije, ogrebotine, MnS stringeri, defekti zavara;
• autokataliza:jednom kada se mikroskopski proboj otvori, otopljeni ioni metala hidroliziraju unutar njega, oslobađajući H⁺ i snižavajući lokalni pH na vrijednosti od 0-1, dok ioni klorida migriraju prema unutra kako bi uravnotežili naboj;
• razmnožavanje:jama sada sadrži sopstvenu koncentrovanu hlorovodoničnu kiselinu, tako da se produbljuje ubrzano iako okolna površina ostaje svetla i netaknuta.

To je ono što pitting čini jedinstveno opasnim. Ukupni gubitak težine može biti zanemariv - nekoliko miligrama - dok rupica probija zid cijevi od 5 mm u mjesecima. Greške su skrivene, iznenadne i cure-prije-upozorenja. Morska voda sadrži otprilike 19.000 – 20.000 mg/L klorida (oko 3,5% ukupnog saliniteta), zbog čega kod odabira materijala za pomorsku upotrebu dominira jedno pitanje: može li ova legura odoljeti hloridnim rupicama - i koliko dugo, na kojoj temperaturi i u kojoj geometriji?

Šta je PREN i kako se izračunava?

PREN - Ekvivalentni broj otpornosti na pitting - je jednocifren-indeks koji rangira otpornost legure na inicijaciju kloridne jame. Standardna formula je PREN=%Cr + 3.3 × %Mo + 16 × %N.

Formula je empirijska: razvijena je korelacijom sastava legure s izmjerenim kritičnim temperaturama pittinga u cijeloj porodici nehrđajućeg čelika. Svaki element zarađuje svoj koeficijent iz određenog,-dobro razumljivog razloga:

• Cr (koeficijent 1,0):hrom je okosnica pasivnog filma Cr₂O₃; više hroma znači deblju, stabilniju barijeru koja brže zacjeljuje nakon oštećenja.
• Mo (koeficijent 3,3):molibden je najjači pojedinačni saveznik protiv hlorida. Usporava otapanje filma, ubrzava repasivaciju početnih udubljenja i obogaćuje hemiju unutar jame tako da ne može lako održati autokatalitički ciklus. Zbog toga Mo nosi množitelj 3,3.
• N (koeficijent 16):azot se rastvara u površini legure tokom repasivacije, podiže lokalni pH unutar jame koja se razvija i djeluje sinergistički sa Mo. Najveći je težinski 16 po jedinici.

U praksi su bitne dvije varijante. Za legure koje sadrže volfram- kao što je Hastelloy C-276, mnogi inženjeri koriste proširenu formulu PREN=%Cr + 3.3 × %Mo + 16 × %N + 1.65 × %W. I mora se jasno reći: PREN je kalibriran na nerđajućim čelicima. Primijenjen na čvrste-legure nikla, dobro funkcionira kao alat za uporedno rangiranje, ali ne obuhvata sve - što je najvažnije, zanemaruje samu matricu nikla, koja je daleko tolerantnija na hemiju kiselih jama od željezne matrice. Legura nikla stoga ima tendenciju da nad-izvede svoj PREN u stvarnom hloridnom servisu, a ne da ga podnese.

Šta je PREN za Inconel 625?

Koristeći standardnu ​​formulu na granicama sastava ASTM B443, PREN Inconel 625 je približno 47–56, sa tipičnom nominalnom vrijednošću od oko 51. To ga čvrsto stavlja u najviši nivo komercijalno dostupnih legura otpornih na hlorid{5}}.

Inconel 625 je specificiran prema ASTM B443 (ploča, lim, traka) i B444/B446 (cijev, šipka) sa sljedećim kontrolnim sastavom:

Izračun je tada jednostavan, radeći iz ograničenja specifikacije:

Tri iskrene kvalifikacije pripadaju svakoj rigoroznoj raspravi. Prvo, azot je prisutan samo kao ostatak u tragovima u 625, tako da dodaje najviše djelić tačke - za razliku od super dupleks čelika, gdje je dušik namjerni dodatak za legiranje vrijedan nekoliko PREN bodova. Drugo, element potpisa niobijuma - 625 - se uopšte ne računa u PREN, jer Nb ne učestvuje u hemiji Cr–Mo pasivnog-filma indeksom; tu je zbog visoke-čvrste temperature i čvrstoće zavara. Treće, 625 ne sadrži volfram, tako da proširena (W-bearing) PREN formula vraća istu vrijednost. Na bilo kojoj razumnoj varijanti formule, Inconel 625 se nalazi između otprilike 47 i 56, a "oko 51" je jedini broj koji se može citirati.

Kako je PREN Inconel 625 u usporedbi s drugim legurama{1}}otpornim na koroziju?

Na PREN ≈ 51, Inconel 625 nadmašuje svaki nehrđajući čelik - uključujući super duplex 2507 - i skoro svaku uobičajenu leguru nikla. Samo molibdenom- i volframom- bogatim razredima, kao što je Hastelloy C-276, imaju viši rang.

*Monel 400zaslužuje fusnotu jer je njegov broj pogrešan: kao legura bakra i nikla bez hroma ili molibdena, njen PREN je blizu nule, a ipak ima izvanredne performanse u strujanju morske vode kroz drugačiji zaštitni mehanizam. U stajaćoj morskoj vodi, međutim, poznato je da Monel 400 ima jame i nije preporučljiv za upotrebu sa pukotinama, sporo{2}}otok. PREN rangira otpornost inicijacije u jamu-u okviru porodice legura Cr–Mo pasivnog{5}}filma; uvijek ga čitajte uz vlastito korozijsko ponašanje legure.

Poređenje također potcenjuje 625 u jednom aspektu koji vrijedi navesti: budući da je PREN kalibriran na legurama na bazi željeza-, ne može pripisati matricu nikla od ~58–61% 625, koja je otporna na kiselu hemiju jama koja širi jame u nerđajućim čelicima. Prema iskustvu na terenu, Inconel 625 u prirodnoj morskoj vodi se ponaša čak bolje nego što bi njegova PREN prednost u odnosu na, recimo, 2507 sugerirala - posebno kada se hloridi kombinuju sa H₂S, CO₂ ili povišenom temperaturom u naftnim poljima.

Koje pragove PREN-a treba da koriste inženjeri za usluge morske vode?

Radna pravila koja se koriste u inžinjeringu na moru i moru su: PREN ispod ~32 nije pogodan za stajaću morsku vodu; PREN Veći ili jednak 40 je široko prihvaćen prag za pouzdanu otpornost na udubljenje u morskoj vodi na ambijentalnoj{2}}temperaturi, uključujući pukotine; i PREN veći od ili jednak 45 daje marginu za povišenu-temperaturu ili višu-radu sa kloridima. Inconel 625, na ≈51, čisti svaki prag sa slobodnim prostorom.

Ovi pragovi su pravila koja su proizašla iz decenija testiranja izloženosti morskoj vodi i operativnog iskustva na moru, a ne garancije. Ako se pravilno koriste, paletu legure dijele na jasne trake:

• Ispod 32:316L (PREN ≈ 24) potpuno pada na ovom testu - zbog toga što je dobro-dokumentirano udubljenje u ambijentalnoj morskoj vodi je razlog zašto je ograničen na atmosferske ili potpuno drenirane morske obaveze.
• 32–40: 317L, 904L i duplex 2205 (PREN 33–36) preživljavaju glatku, ambijentalnu morsku vodu, ali ostaju ranjivi na pukotinama, zavarenim dijelovima i toplim lokacijama.
• 40–45: super duplex 2507 i super austenitika (PREN ~40–45) su standardni ekonomični izbor za ventile za ambijentalnu morsku vodu, cijevi i pričvršćivače gdje su pukotine kontrolirane.
• Iznad 45:Inconel 625 (≈51) se bira kada se udubljenje mora u potpunosti izvesti, kada se pukotine i povišena temperatura ne mogu izbjeći, ili kada hloridi koegzistiraju s kiselim plinom (H₂S).

Stroga specifikacija nikada ne prestaje na pragu. Temperatura, koncentracija klorida, pH, brzina protoka, geometrija pukotina, kvalitet šava i mikrobiološki utjecaj korozije (MIC) pomjeraju stvarne granice. Za usluge-kritične za dizajn, ispravna praksa je da se kvalifikuje stvarni oblik proizvoda testiranjem - ASTM G48 potapanjem ili ASTM G150 elektrohemijskim CPT - na materijalu iz mlina za proizvodnju, sa kriterijumima prihvatanja upisanim u narudžbenicu. Upravo ovako JN Alloy isporučuje 625 za podmorske i hemijske poslove: sertifikovano prema ASTM/ASME specifikacijama, sa G48/G150 i NACE MR0175 usaglašenošću dokumentovanom pri isporuci.

Šta je Inconel 625 kritična temperatura pitting (CPT)?

Objavljene CPT vrijednosti za Inconel 625 klaster oko 90–110 stepeni u zavisnosti od metode ispitivanja i oblika proizvoda - toliko su iznad raspona od 0–40 stepeni prirodne morske vode da inicijacija jame na glatkim 625 površinama u morskoj vodi nije realan problem dizajna.

Kritična temperatura udubljenja je najniža temperatura pri kojoj se stabilne rupice pojavljuju na metalnoj površini pod definiranim uvjetima ispitivanja. Iznad CPT-a, udubljenje postaje moguće; ispod nje, legura se repasivira brže nego što jama može da se stabilizuje. Dominiraju dvije metode: ASTM G48 (uranjanje u zakiseljeni 6% željeznog hlorida, agresivni skrining test) i ASTM G150 (elektrohemijski, koji daje precizan, ponovljiv broj). Tipične prijavljene vrijednosti porede se na sljedeći način:

Tačne vrijednosti variraju u zavisnosti od završne obrade površine, oblika proizvoda i laboratorija, pa ih tretirajte kao inženjerske raspone, a ne kao konstante. Zahtjevi dizajna se ne mijenjaju: prirodna morska voda - čak i tropska ispustna voda na 35–40 stepeni - nalazi se 50–70 stepeni ispod praga inicijacije u jami od 625-. Korisniji broj za dizajnere je kritična temperatura pukotina (CCT), koja je uvijek niža od CPT jer je hemija zaštićenih pukotina agresivnija od glatke površine. Objavljene CCT vrijednosti za 625 u grupi za ispitivanje željeznog hlorida otprilike 25-40 stepeni ispod svog CPT-a, tj. u opsegu od ~55-75 stepeni - i dalje udobno iznad temperatura morske vode, ali razlog zašto je kontrola pukotina važna u servisu vrućeg hlorida.

Koje su praktične granice primjene Inconela 625 u okruženjima s morskom vodom i hloridima?

U cijelom rasponu prirodne morske vode (0-40 stupnjeva), Inconel 625 nema praktične granice udubljenja. Njegove stvarne granice se pojavljuju na tri mjesta: uske pukotine u vrućem hloridnom servisu iznad otprilike 60–70 stepeni, vruće koncentrirane salamure niske{6}}pH gdje su legure klase C-276 pravi izbor, i zavareni spojevi gdje mikrosegregacija molibdena ili Lavesova faza mogu lokalno smanjiti otpor.

Navedeno kako bi ih inženjer koristio, ograničenja su:

1. Pitting - nema praktičnog ograničenja:Inicijacija jame na glatkim, pravilno žarenim 625 površinama nije vjerodostojan način kvara u prirodnoj morskoj vodi na bilo kojoj temperaturi koju ocean dostigne. Pouzdanje dizajna ovdje je zapravo totalno.
2. Korozija pukotina - prava granica:pukotine ispod zaptivki, površine prirubnica, naslage i onečišćenja su ograničavajuća geometrija. U vrućim procesnim tokovima koji sadrže hlorid- (ne ambijentalna morska voda), napad je moguć iznad otprilike 60-70 stepeni; specificirajte dizajn -zategnutih spojeva i glatke završne obrade.
3. Zavareni - upravljivi:metal šava može odvojiti molibden i formirati Lavesovu fazu bogatu Nb-, lokalno razrjeđujući otpornost na rupice. Kvalificirani postupci zavarivanja (sa punilom 625 ili 625), kontrolirani unos topline i žarenje nakon -zavarivanja, gdje je to praktično, vraćaju marginu.
4. Hemijske granice:vruće, koncentrisane salamure sa niskim pH iznad ~100 stepeni - kiselinski-scruberi, određene FGD tečnosti - su teritorija C-276/C-22; 625 je dobro, ali nije optimalno.
5. Ekonomija - granica poštenja:625 ima više cijene u odnosu na super duplex. Gdje je ambijentalna morska voda, kontrolirani pukotine i nema kisele usluge

primeniti, 2507 često dobija ekonomski slučaj; 625 pobjeđuje kada je njegova kombinacija najviše-otpornosti na hloride, čvrstoće, tolerancije na H₂S i mogućnosti zavarivanja{3}}zahteva u jednoj leguri.

SCC - prednost, a ne ograničenje:625 je u suštini imun na hloridno naprezanje-koroziono pucanje (Cl-SCC) koje puca na austenitne nerđajuće čelike iznad ~50-60 stepeni, što je odlučujuća prednost u vrućim hloridnim parama i zonama prskanja.

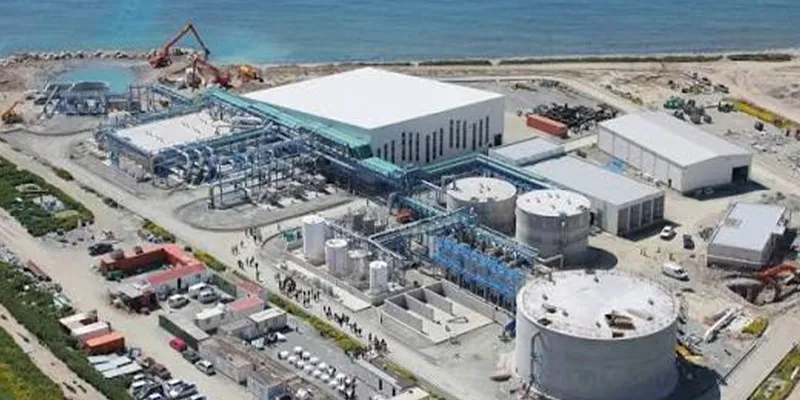

Gdje se Inconel 625 zapravo koristi u morskoj vodi i pomorskim uslugama?

Inconel 625 je radna legura nikla gdje god moraju postojati otpornost na hlorid i visoka čvrstoća: podmorski hardver za naftu i plin, obloge zavarivanja na usponima i komponentama cjevovoda, osovine i impeleri pumpe za morsku vodu, komponente izmjenjivača topline i ventila, te brodski zatvarači i žičana oprema.

Podmorska nafta i gas:625 zavareni sloj na spojevima od ugljičnog-čelika, kalemovima protočnog voda i podmorskim ventilima kombinuje oblogu otpornu na koroziju-koroziju sa ekonomičnim konstrukcijskim čelikom - što je najveća upotreba legure u moru. Zavarljivost je sama po sebi 625 supermoć: to je -upotreba za dodatni metal (ERNiCrMo-3) za zavarivanje 625, C-276, 825 i različitih spojeva.

Pumpe i okna za morsku vodu:Pumpe za podizanje morske vode, pumpe za ubrizgavanje i šaht koriste kombinaciju 625 otpornosti na hlorid, otpornosti na kavitaciju i visoke čvrstoće osovine (žareni UTS otprilike 830–1000 MPa, znatno iznad C-276).

Kiseli + hloridni bunari:NACE MR0175/ISO 15156 navodi 625 za kiselu upotrebu, tako da je to podrazumevani izbor gde se hloridi rezervoara, H₂S i CO₂ pojavljuju zajedno - kombinacija koja diskvalifikuje većinu nerđajućih čelika.

Morski ispuh i perači:mjehovi za izlaganje, komponente izduvnih gasova i unutrašnji dijelovi perača u vrućim, hloridnim{0}}tokovima plina, gdje Cl-SCC isključuje nerđajući materijal serije 300.

Desalinizacija i FGD:visoko{0}}sekcije sistema za termičku desalinizaciju i odsumporavanje dimnih gasova (FGD), te komponente izmjenjivača topline hlađene morskom vodom-u hemijskim i LNG postrojenjima.

Koji standardi i testovi regulišu Inconel 625 u servisu hlorida?

Hemija i oblik proizvoda potpadaju pod ASTM B443 (ploča/lim/traka), B444 (cijev) i B446 (bar), sa ASME SB ekvivalentima za rad kodova; performanse hlorida su kvalifikovane ASTM G48 i ASTM G150 testiranjem; kisela usluga je regulisana NACE MR0175/ISO 15156; i odabir materijala na moru vođen je ISO 21457.

Najbolja praksa nabavke: zahtijevajte certifikate o ispitivanju u mlinu koji izvještavaju o stvarnom Cr i Mo (tako da se isporučeni PREN može provjeriti iz certifikata), plus G48 Metoda A na navedenoj temperaturi i NACE MR0175 usklađenost gdje je primjenjivo. PREN izračunat iz stvarne certificirane hemije -, a ne iz opsega specifikacije -, je broj koji vaš QA fajl treba da sadrži.

Inconel 625 naspram Alternativa: Kako odabrati za servis klorida?

Odaberite Inconel 625 kada vam je potrebna najviša-otpornost na hlorid u kombinaciji sa visokom čvrstoćom, kiselom{2}}uslugom i zavarljivošću kao punilo ili preklop, sve u jednoj leguri. Odaberite super duplex 2507 kada su performanse ambijentalne morske vode s kontroliranim pukotinama dovoljne i cijena dominira. Odaberite Hastelloy C-276 za vruće, koncentrirane kloridne slane otopine niske pH.

Jedno završno upozorenje za pisca specifikacije: nikada ne upoređujte legure samo na PREN-u u svim porodicama legura bez čitanja fusnota. PREN rangira otpor inicijacije; ne daje cijenu nikalnu matricu, geometriju pukotina, stanje zavara ili otpornost na pucanje - i to su upravo dimenzije na kojima Inconel 625 obično pobjeđuje u raspravi.

Često postavljana pitanja

Približno 51 na nominalnoj hemiji - i između 47 i 56 u cijelom ASTM B443 prozoru kompozicije (PREN=%Cr + 3.3 × %Mo + 16 × %N, sa tipičnim 21,5% Cr i 9% Mo).

Da li je PREN od 51 dovoljno dobar za morsku vodu?

Da, sa velikom marginom. Široko korišteni prag prihvatljivosti za pouzdanu uslugu morske-temperature okoline, uključujući pukotine, je PREN veći ili jednak 40; Inconel 625 je bolji za otprilike 11 poena.

Zašto niobijum nije uključen u proračun PREN?

Niobijum ne učestvuje u hemiji hrom-molibdena pasivnog{0}}filma koju meri PREN. U 625 je dodat za jačanje-čvrstog rastvora i zavarljivost, a ne otpornost na udubljenje.

Može li Inconel 625 uroniti u morsku vodu?

Na glatkim, pravilno žarenim površinama pri prirodnim temperaturama morske vode (0-40 stepeni), inicijacija jame nije realan način kvara. Napad se može zamisliti samo u uskim pukotinama u toplom hloridu, obično iznad oko 60-70 stepeni.

Koja je kritična temperatura udubljenja (CPT) za Inconel 625?

Objavljene vrijednosti skupljaju se oko 90-110 stepeni u zavisnosti od metode ispitivanja (ASTM G150 elektrohemijske vrednosti obično na ili iznad ~100 stepeni; ASTM G48 vrednosti uronjenja otprilike 85-100 stepeni) - daleko iznad temperatura morske vode.

Kako se Inconel 625 može usporediti s 316L u morskoj vodi?

316L (PREN ≈ 24, CPT ≈ 15–30 stepeni) udubljuje se i propada zbog perforacije u ambijentalnoj morskoj vodi; Inconel 625 (PREN ≈ 51, CPT ≈ 100 stepeni) je efektivno imun u istom opsegu. Nisu zamjenjivi u uslugama uranjanja u more.

Inconel 625 ili Hastelloy C-276 za servis klorida - što je bolje?

Oba su na{0}}višoj razini. C-276 (PREN ≈ 68–74 sa volframom) je bolji u vrućim, koncentrovanim, hloridnim slanim rastvorima niskog pH; 625 nudi veću čvrstoću, standardna je legura za punjenje/preklop i ekonomičnija je tamo gdje je njegova otpornost dovoljna.

Da li je Monel 400 bolji od Inconela 625 u morskoj vodi?

Ne - samo drugačije. Monel 400 se ističe u brzo-protočnoj morskoj vodi kroz mehanizam od legure bakra{4}}ali je poznato da se uvlači u ustajalu morsku vodu i ima skoro{5}}nula PREN. Inconel 625 otporan je na pitting kako u tekućim tako iu stagnirajućim uvjetima.

Da li zavarivanje smanjuje otpornost Inconela 625 na udubljenje?

Može, blago, kroz mikrosegregaciju molibdena i formiranje Laves{0}}faze u metalu šava. Kvalificirani postupci koji koriste odgovarajuće ERNiCrMo-3 punilo, kontrolirani unos topline i žarenje otopinom gdje je to praktično, zadržavaju gubitak zanemarljivim.

Koju koncentraciju hlorida Inconel 625 može podnijeti?

Prirodna morska voda (~19.000–20.000 mg/L hlorida) na neograničeno vreme na sobnoj temperaturi i koncentrisane slane vode na umerenim temperaturama. Praktične granice postavljaju temperatura, pH i geometrija pukotina, a ne sama koncentracija klorida.

Da li je Inconel 625 otporan na pucanje hloridnim stresom?

Da. Njegova-bogata niklom,-centrirana-kubična matrica je u suštini imuna na transgranularni hlorid SCC koji puca na austenitne nerđajuće čelike iznad otprilike 50-60 stepeni -, što je odlučujuća prednost u vrućim parama hlorida i zonama prskanja.

Da li PREN predviđa koroziju u pukotinama?

Ne direktno. Pukotina korozija počinje na nižim temperaturama od pitinga; umjesto toga koristite kritičnu temperaturu pukotina (CCT). Za 625, objavljene CCT vrijednosti su otprilike 25-40 stepeni ispod CPT-a, odnosno oko 55-75 stepeni u testovima željeznog hlorida.

Koja je maksimalna temperatura mora za Inconel 625?

Ne postoji praktična granica udubljenja na prirodnim temperaturama morske vode (čak i tropska voda od 40 stepeni je ~60 stepeni ispod 625 CPT). Za vruće procesne tokove hlorida, dizajnirajte protiv napada pukotina iznad oko 60-70 stepeni.

Da li Inconel 625 zahtijeva katodnu zaštitu u morskoj vodi?

Ne zbog vlastite otpornosti na udubljenje. Katodna zaštita se ponekad primjenjuje širom sistema- ili za zaštitu spojenog ugljičnog čelika, ali hardveru 625 nije potrebna da bi se oduprla morskoj vodi.

Kako se izračunava PREN za dupleks i super austenitne nerđajuće čelike?

Sa istom formulom - %Cr + 3.3 × %Mo + 16 × %N -, ali dušik je namjerni legirajući dodatak u tim razredima (npr. ~0,28% N u 2507 dodaje preko 4 PREN poena), dok je u 625 zanemarljiv trag.

Koji test potvrđuje otpornost na kloridne jame - ASTM G48 ili ASTM G150?

G48 (imerzija željeznog hlorida) je brzi test provjere i prihvatanja; G150 (elektrohemijski) daje preciznu kritičnu temperaturu pittinga koja se koristi za projektovane margine. Rigorozne specifikacije koriste oboje.

Da li je Inconel 625 usklađen sa NACE MR0175 za kiselu uslugu?

Da - Inconel 625 je naveden u NACE MR0175/ISO 15156 za upotrebu u okruženjima koja sadrže H₂S- (u odgovarajućim uslovima upotrebe), zbog čega dominira podmorskim hardverom gdje koegzistiraju hloridi i kiseli gas.
